Een lekdorpel onder het kozijn moet aan de opstaande kant passen, terwijl de kraal aan de zichtzijde blijft. Bij de Prefa P.10-uitvoering zie je beide kanten op één tekening. Meet A en B apart voordat je een kleur kiest.
Model en voorbeeldmaten

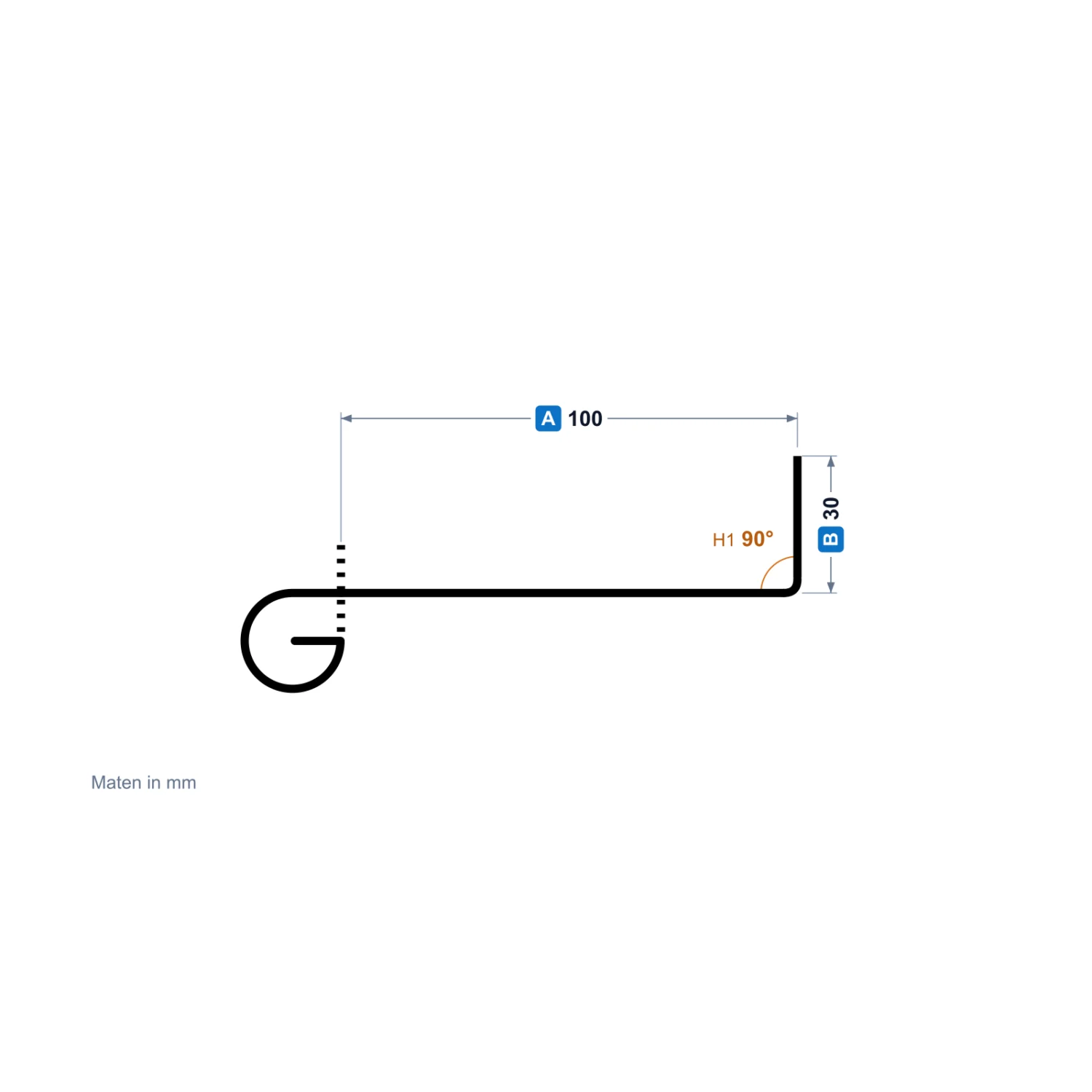

De standaardtekening heeft een vlak deel met kraal aan de ene zijde en een opstaande zijde aan de andere. A staat op 100 mm en B op 30 mm; H1 toont 90 graden. Het zijn voorbeeldwaarden, geen vaste maten. Er staat geen waterkering op deze standaardvorm.
Prefa-kleur op aluminium
Je kiest P.10 zwart, antraciet, donkergrijs of zuiver wit op aluminium van 0,7 mm. De RAL-nummers in de configurator zijn bij benadering. Kijk naar de kleurnaam wanneer je de afwerking vastlegt.
Specificaties
- Materiaal: Prefa P.10 aluminium, 0,7 mm
- Model: Lekdorpel met kraal
- Kraaldiameters: Ø21, Ø25, Ø35 en Ø42 mm
- Voorbeeld op de afbeelding: A 100 mm, B 30 mm, H1 90 graden
- Lengte per stuk: tot 3 meter
Controle voor je bestelt
Meet de buitenkant van het vlakke deel en de hoogte van de opstaande zijde. Vul die waarden als A en B in en vergelijk de 3D-weergave met de aansluiting onder jouw kozijn. De configurator controleert de maat en toont prijs en leverdatum. Is de opening lastig te meten, stuur dan vooraf een foto of tekening; we kijken mee. Dit profiel wordt voor jouw maten gezet en kan daarom niet geruild of geretourneerd worden.
Veelgestelde vragen
Is de hoek van 90 graden op de Prefa-tekening vast?
Nee. H1 staat in de voorbeeldtekening op 90 graden; de hoek is in de configurator als maatveld te controleren en in te vullen.
Zijn de getoonde RAL-codes exacte Prefa-kleuren?
Nee. De RAL-codes zijn een benadering. De P.10-kleurnamen zwart, antraciet, donkergrijs en zuiver wit bepalen je keuze.
Welke kraaldiameter past bij deze uitvoering?
Ø21, Ø25, Ø35 en Ø42 mm zijn beschikbaar voor dit model. Controleer de gekozen kraal in de tekening voordat je bestelt.
Dezelfde vorm staat ook als lekdorpel met kraal in regulier aluminium op de site.
